ConDor

Controlador de gestión de infraestructuras de agua

Descripción

Un controlador hidráulico dedicado, diseñado y desarrollado específicamente para controlar válvulas hidráulicas. El controlador ConDor modifica el punto de ajuste de la válvula accionando dos válvulas solenoides, que sustituyen a las válvulas piloto hidromecánicas.

Esto permite implementar una amplia gama de funciones hidráulicas y no hidráulicas con sus respectivas combinaciones.

Con el respaldo de 20 años de experiencia con el controlador ConDor de primera generación y atentos a las necesidades y comentarios de nuestros clientes, Aquestia se enorgullece de presentar el modelo de la próxima generación, al que hemos incorporado numerosas y nuevas funciones de avanzada tecnología y mayor flexibilidad, manteniendo la proverbial sencillez y la fiabilidad de su predecesor

Características y ventajas

Controlador multifunción

Aplicaciones de gestión de presión, control de flujo, control de nivel, uniones de mezcla y más

Funciones hidráulicas basadas en entradas no hidráulicas

Tiempo, temperatura, salinidad (CE), nivel de cloro, turbidez, sensor de movimiento y más

Hasta 5 funciones de control simultáneas

Reducción y mantenimiento de la presión; reducción de la presión y cierre automático en caso de flujo excesivo; regulación del flujo y control del nivel, y mucho más

Múltiples configuraciones y opciones de conectividad

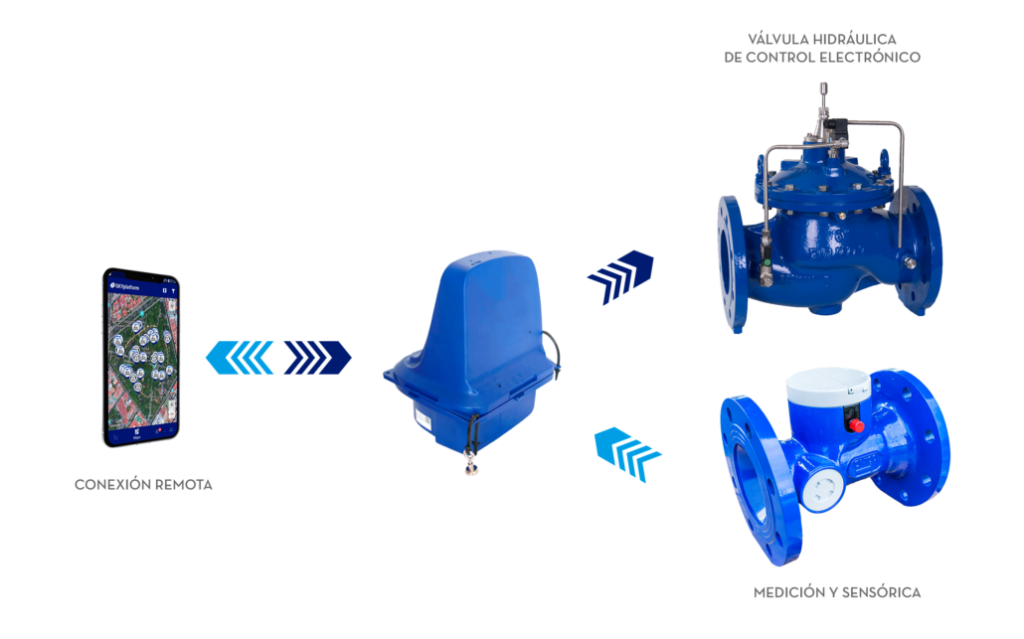

Modificado por SCADA RTU, control BLE directo, seguimiento de perfiles preestablecidos, cambios locales en relación con los parámetros del sensor, hora del día, etc.

Ajuste de control hidráulico sencillo y fiable

Se utilizan 2 solenoides como únicos accesórios de control para todas las funciones y combinaciones de control hidráulico

Registrador de datos multicanal avanzado

Frecuencia de muestreo fija o variable independiente por canal, canales definidos por el usuario, función de memoria FIFO

Características principales

Table Header	Table Header
Readaptación y conversión de cualquier válvula accionada por piloto a válvula inteligente
El controlador de múltiples funciones permite configurar cualquier función de control hidráulico	• Aplicaciones de gestión de la presión • Control de caudal • Control de nivel • Empalmes de mezcla y muchas más
Creación de funciones hidráulicas sobre la base de parámetros no-hidráulicos	• Tiempo • Temperatura • Salinidad (CE) • Nivel de cloro • Turbiedad • Sensor de movimiento y muchas más
Definición de hasta 5 funciones de control simultáneas	• Reducción + sostenimiento de presión • Reducción de presión + cierre automático de flujo excesivo • Regulación de caudal • Control de nivel y muchas más
Definición dinámica de valores: modificables mediante UTR SCADA, control BLE directo, según perfiles predefinidos, cambios locales en los parámetros de entrada, según el horario, etc
Equipo sencillo y confiable: 2 unidades de control de solenoide para todas las funciones de control hidráulicas y sus combinaciones
Control altamente confiable, estable y preciso
Registro de datos de avanzada tecnología, totalmente configurable, multicanal	• Frecuencia de muestreo independiente por canal, fija o variable • Canales definidos por el usuario • Función de memoria FIFO
Configuración, control y monitoreo a nivel del suelo (si se instala en una caja de válvulas) por medio de una aplicación en cualquier dispositivo móvil con comunicación BLE
Seguro y libre de riesgo: sistema de gestión en varios niveles de usuario

Especificaciones técnicas

Table Header	Table Header	Cabecera de la tabla
Alimentación	12-24VCC Se incluye un cargador integrado de baterías de 12V	Permite el suministro eléctrico de paneles solares o generadores hidráulicos y está protegido contra inversión de polaridad y cortocircuitos
Consumo de energía	0.7 vatios en modo de espera 7 vatios momentáneo
Entradas	4x 4-20mA 6x Digitales 2 entradas de frecuencia TTL optoacopladas
Salidas	2 válvulas de solenoide 12VCC continuas 2 válvulas de solenoide tipo Latch (impulsos) 1 relé de alarma configurable tipo Latch 1 relé configurable tipo Latch de uso general
Comunicación	UTR Modbus asociada vía RS485 con BLE de corto alcance e interruptor de seguridad (wakeup) de operación magnética	Registro de datos de 5 canales. Frecuencia: mínima 1 segundo. Máxima definida por el usuario. Activada por entradas digitales o analógicas. Frecuencia variable, definida por el usuario.
Envoltura de protección	LED multicolor. Puede suministrarse con un dispositivo portátil de monitoreo y control de la interfaz de usuario (HMI). OPC DA/UA	ASA de alta resistencia, con protección UV. Temperatura ambiente: -20°C a 60° C.
